Cursos
En este apartado encontrarás los vídeos de instrucciones de montaje de nuestras diferentes familias de productos. Su objetivo es guiarte paso a paso en el proceso de instalación para garantizar un trabajo seguro, eficiente y con la máxima calidad.
1. Sistema de suelo Radiante / refrescante
Principios básicos y esquemas de implementación
2. Sistema multicapa
Principios básicos y esquemas de implementación
3 Sistema multicapa gas
Principios básicos y esquemas de implementación
4. Sistema compresión
Principios básicos y esquemas de implementación
5. Sistema isolpex
Principios básicos y esquemas de implementación
6. Sistema casquillo corredizo
Principios básicos y esquemas de implementación
7. Sistema F&R de Expansión
Principios básicos y esquemas de implementación
8. Accesorios Compresión
Principios básicos y esquemas de implementación
9. Sistema ISOLFASER-CT
Principios básicos y esquemas de implementación
Apúntate al curso presencial
¡Isoltubex ofrece una formación presencial exclusiva con demostraciones de sus productos más destacados! ¡No te la pierdas!
Sistema de Suelo Radiante/Refrescante
El sistema de suelo radiante/refrescante Isoltubex garantiza el máximo confort durante todo el año: en invierno, su calidez uniforme aporta una agradable sensación de bienestar bajo los pies, y en verano, mantiene los ambientes frescos de manera natural y saludable.
Al trabajar a bajas temperaturas, evita las corrientes de aire típicas de otros sistemas, reduciendo sequedad e irritaciones y contribuyendo a un entorno limpio y saludable.
Además, al estar instalado bajo el pavimento, es un sistema invisible que libera espacio, permitiendo una total libertad en la distribución, la decoración y la elección de suelos.
El suelo radiante/refrescante Isoltubex es la solución perfecta para quienes buscan eficiencia energética, diseño sin límites y confort en todas las estaciones.
Como instalar Suelo Radiante/Refrescante Isoltubex

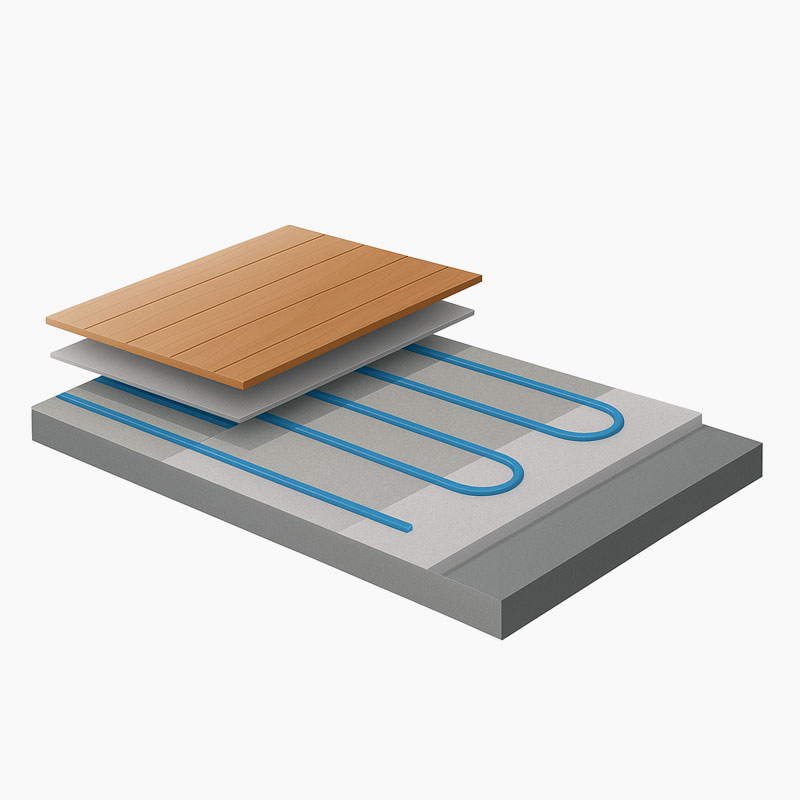

¿Qué es el Suelo Radiante/Refrescante?
El suelo radiante es un sistema de calefacción que funciona mediante circuitos de agua caliente a baja temperatura instalados bajo el pavimento. El calor se transmite a través del mortero hasta el suelo, que actúa como emisor térmico, proporcionando un confort uniforme y natural en cada estancia.
Entre sus ventajas destacan:
- Calefacción sin movimientos de aire.
- Compatibilidad con cualquier fuente de energía.
- Ahorro energético.
- Sistema de emisor oculto, perfecto para la decoración.
- Compatible con prácticamente cualquier tipo de pavimento.
Ambiente más saludable, al evitar que el polvo quede en suspensión (ideal para alérgicos).
Ventilación sencilla: al abrir ventanas, la losa mantiene el calor acumulado.
Sin riesgos para la salud, ya que la temperatura del suelo es hasta 8 ºC inferior a la corporal, evitando problemas circulatorios.
Tuberías para Suelo Radiante Isoltubex
PE-RT EVOH
Fabricadas en PE-RT tipo II según norma UNE-EN-ISO 22391, diseñadas para instalaciones de suelo radiante en interiores.
Incorporan una barrera anti-oxígeno (EVOH) que evita la corrosión de las partes metálicas de la instalación y alarga la vida útil del sistema.
Principales ventajas:
Alta resistencia a la corrosión, tanto interna como externa.
Superficie lisa (rugosidad 0,007 mm) que reduce pérdidas de carga y evita incrustaciones.
Barrera antidifusión altamente eficaz: permeabilidad de oxígeno de 0,01 mg/(m³), muy por debajo del límite de la norma UNE-EN 1264-4 (0,32 mg/(m³)).
PERT-AL-PERT
Tubo multicapa formado por una lámina de aluminio soldada a tope entre dos capas de PE-RT tipo II, certificado por AENOR según UNE-EN-ISO 21003.
Disponible en medidas Ø16×2 y Ø20×2, específico para instalaciones de suelo radiante/refrescante.
Principales ventajas:
Combina lo mejor de tubos metálicos y plásticos: resistencia, durabilidad y flexibilidad.
Barrera antidifusión de oxígeno gracias a la capa de aluminio.
Bajo coeficiente de dilatación, mayor estabilidad dimensional.
Reducción de problemas comunes en tubos metálicos (corrosión, incrustaciones, peso, ruidos) y plásticos (fragilidad invernal, alta dilatación, baja maleabilidad).
Diseñado para ofrecer las máximas prestaciones de resistencia, seguridad y confort en sistemas de suelo radiante/refrescante.
Corte del tubo
⚠️ Recomendaciones previas al montaje del Suelo Radiante
Antes de iniciar la instalación, es fundamental:
Revisar los tubos y comprobar que no estén rotos, doblados, deteriorados o en condiciones que los hagan inapropiados para su uso.
Verificar los accesorios, asegurando que estén limpios y libres de anomalías que puedan afectar a su correcto funcionamiento.
🔴 Muy importante:
La utilización de tubos y/o accesorios dañados, en mal estado o con un mantenimiento inadecuado excluye automáticamente la garantía.
⚠️ Atención:
Isoltubex no se hace responsable de posibles incidencias ocasionadas por el uso de mordazas inadecuadas o en mal estado.
Sistema Multicapa

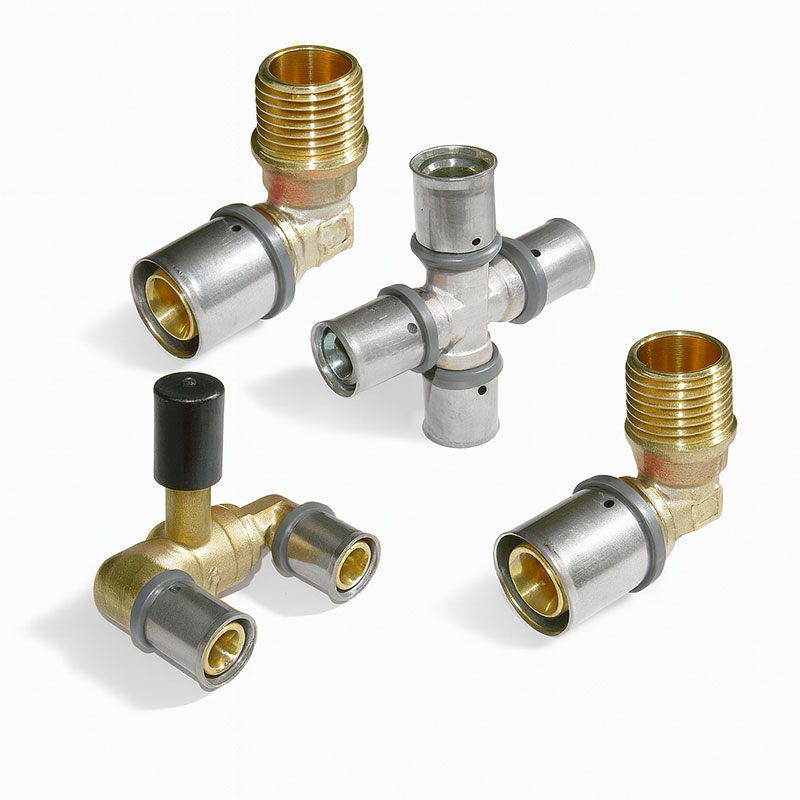

Los accesorios para sistema multicapa Isoltubex están fabricados en latón CW617N de alta calidad (según norma UNE-EN-12165) y en Polifenilsulfona (PPSU), un polímero de altas prestaciones especialmente recomendado para instalaciones de fontanería y calefacción.
El PPSU destaca por su resistencia mecánica, estabilidad térmica y bajo nivel de rugosidad, lo que lo convierte en una alternativa muy fiable frente a los accesorios metálicos tradicionales. A pesar de tratarse de un material sofisticado, su menor densidad y fabricación por inyección hacen que su coste final sea inferior al de los accesorios de latón.
Actualmente, la gama de accesorios PPSU incluye principalmente modelos tubo-tubo, dejando abierta la posibilidad de incorporar accesorios roscados en función de la demanda futura. Para el prensado de los accesorios PPSU se recomienda el uso de mordazas tipo “U”.
El resultado es un sistema fiable, duradero y versátil, certificado por AENOR de acuerdo con la norma UNE-EN-ISO 21003, que combina lo mejor de dos mundos: la resistencia del metal y la flexibilidad del plástico.
La gama Isoltubex PRESS FITTING es muy completa, disponible en diámetros desde Ø16 hasta Ø63, y está diseñada para garantizar seguridad, eficiencia y facilidad de montaje en todo tipo de proyectos.
Con los tubos y accesorios Isoltubex, cada instalación se convierte en una solución eficiente, certificada y de máxima fiabilidad.
Cómo montar accesorios Multicapa Isoltubex | Instrucciones paso a paso para Instaladores
Corte del tubo
Pasos de montaje
Corte del tubo
Realiza un corte perpendicular y limpio con la herramienta adecuada.
Para curvas cerradas, utiliza un muelle interno o externo según el diámetro.
Calibrado y escariado
Inserta el calibrador/escariador ref. AE girando hasta limar bordes internos y externos.
Esto facilita la inserción del accesorio y protege las juntas tóricas.
Lubricación
Aplica lubricante ref. L-400 en la parte del accesorio que se insertará.
Colocación del casquillo
Inserta el casquillo de acero inoxidable en el tubo con los orificios de inspección hacia el extremo.
Introduce el accesorio hasta la base, asegurando unión con la junta anti-electrólisis.
Prensado
Coloca la tenaza adecuada según el tipo de accesorio:
Latón → Mordazas RFz / RFIz (16-40 mm) o U (18-63 mm).
PPSU → Mordazas tipo U exclusivamente.
Utiliza prensas eléctricas o de batería con fuerza mínima de 32 Kn/cm².
Verifica que la máquina y mordazas estén homologadas y en buen estado.
Finalización
Realiza el prensado, retira la tenaza y la unión queda lista.
Consulta siempre el manual del fabricante de la máquina.
Ventajas de los accesorios multicapa Isoltubex
- Latón de alta calidad CW617N: fabricado con barra calibrada para figuras rectas (uniones, reducciones, etc.) y mediante forjado en caliente para codos, tes y otras piezas, garantizando una estructura compacta.
- Instalación sencilla y rápida.
- Estanqueidad total, que asegura una larga vida útil de la instalación.
- Doble junta tórica, que aporta un plus de seguridad.
- Anillo antielectrólisis de máxima eficacia.
- Diseño estético con una apariencia exterior atractiva.
- Versatilidad de uso: aptos para instalaciones de agua fría, agua caliente sanitaria (A.C.S.) y sistemas de calefacción.
⚠️ Recomendaciones previas al montaje del sistema multicapa
Antes de iniciar la instalación, es fundamental:
Revisar los tubos y comprobar que no estén rotos, doblados, deteriorados o en condiciones que los hagan inapropiados para su uso.
Verificar los accesorios, asegurando que estén limpios y libres de anomalías que puedan afectar a su correcto funcionamiento.
🔴 Muy importante:
La utilización de tubos y/o accesorios dañados, en mal estado o con un mantenimiento inadecuado excluye automáticamente la garantía.
⚠️ Atención:
Isoltubex no se hace responsable de posibles incidencias ocasionadas por el uso de mordazas inadecuadas o en mal estado.
Sistema Multicapa Gas
El avance tecnológico ha hecho posible un tubo capaz de unir lo mejor de dos materiales: la estabilidad mecánica del aluminio y la flexibilidad y resistencia del polietileno (PE-RT Tipo II). Así surge el tubo multicapa gas Isoltubex, diseñado específicamente para instalaciones receptoras de gas a presión máxima de operación (MOP) ≤ 5 bares.
Este sistema aporta:
Resistencia a la corrosión frente a agentes externos e internos. La capa de aluminio soldada a tope, le confiere a la tubería unas propiedades mecánicas mejoradas.
Barrera antidifusión gracias a su capa de aluminio soldada.
Bajo coeficiente de dilatación y alta estabilidad dimensional, lo que facilita su montaje y asegura su durabilidad.
Comodidad de instalación, manteniendo la forma de la tubería tras su colocación.
Fabricado conforme a la norma UNE 53008 (incluida en la UNE 60670-3:2014) y certificado por AENOR, garantiza la máxima seguridad y fiabilidad en las instalaciones de gas.
A este sistema se suma nuestra amplia gama de accesorios Press Fitting Gas (Ø16 a Ø32), diseñados con cuerpo en latón CW617N niquelado, casquillo de acero inoxidable AISI 304 con orificios de inspección y juntas tóricas certificadas UNE-EN 549, que aseguran una unión estanca y protegida frente a corrientes galvánicas.
Los accesorios Isoltubex Press Fitting Gas son fácilmente identificables (junta amarilla) gracias a nuestro logo indeleble y están pensados para trabajar junto a nuestras tuberías multicapa gas, conformando un sistema completo, fiable y seguro.
Cómo montar accesorios Multicapa Gas Isoltubex | Instrucciones paso a paso para Instaladores
Corte del tubo
Pasos de montaje
Corte del tubo
Realiza un corte perpendicular y limpio con la herramienta adecuada.
Para curvas cerradas, utiliza un muelle interno o externo según el diámetro.
Calibrado y escariado
Inserta el calibrador/escariador ref. AE girando hasta limar bordes internos y externos.
Esto facilita la inserción del accesorio y protege las juntas tóricas.
Lubricación
Aplica lubricante ref. L-400 en la parte del accesorio que se insertará.
Colocación del casquillo
Inserta el casquillo de acero inoxidable en el tubo con los orificios de inspección hacia el extremo.
Introduce el accesorio hasta la base, asegurando unión con la junta anti-electrólisis.
Prensado
Coloca la tenaza adecuada según el tipo de accesorio:
Latón → Mordazas RFz / RFIz (16-40 mm) o U (18-63 mm).
Utiliza prensas eléctricas o de batería con fuerza mínima de 32 Kn/cm².
Verifica que la máquina y mordazas estén homologadas y en buen estado.
Finalización
Realiza el prensado, retira la tenaza y la unión queda lista.
Consulta siempre el manual del fabricante de la máquina.
Ventajas del Sistema Multicapa Gas Isoltubex
Accesorios de latón CW617N de alta calidad: fabricados con barra calibrada para figuras rectas (uniones, reducciones, etc.) y mediante forjado en caliente para codos, tes y otras piezas, garantizando una estructura compacta.
Estanqueidad total gracias a la doble junta tórica NBR, que asegura una larga vida útil.
Instalación fácil, rápida, sencilla y segura.
Anillo antielectrólisis de alta calidad, que protege frente a corrientes galvánicas.
Tubo flexible y adaptable, que puede curvarse cuantas veces sea necesario manteniendo la forma deseada.
Resistencia a la corrosión, tanto interna como externa.
Impermeabilidad a los gases, garantizando la máxima seguridad.
Bajo coeficiente de dilatación, lo que aporta mayor estabilidad dimensional.
Tubería amarilla
Para instalaciones interiores fabricamos la tubería multicapa en color amarillo que cumplen con todos los ensayos necesarios para garantizar su uso en el interior.
Tubería negra con línea amarilla
Para instalaciones al exterior fabricamos la tubería negra con tres bandas amarillas que cumplen con todos los ensayos necesarios para garantizar su uso en el exterior.
⚠️ Recomendaciones previas al montaje del sistema multicapa Gas
Antes de iniciar la instalación, es fundamental:
Revisar los tubos y comprobar que no estén rotos, doblados, deteriorados o en condiciones que los hagan inapropiados para su uso.
Verificar los accesorios, asegurando que estén limpios y libres de anomalías que puedan afectar a su correcto funcionamiento.
🔴 Muy importante:
La utilización de tubos y/o accesorios dañados, en mal estado o con un mantenimiento inadecuado excluye automáticamente la garantía.
⚠️ Atención:
Isoltubex no se hace responsable de posibles incidencias ocasionadas por el uso de mordazas inadecuadas o en mal estado.
Sistema Compresión
El Sistema Compresión Isoltubex utiliza tuberías multicapa (ver características en apartados anteriores) junto con una completa gama de accesorios diseñados para instalaciones hidráulicas y de calefacción hasta Ø40.
Nuestros accesorios de compresión, fabricados en latón CW617N de alta calidad (según norma UNE-EN-12165), ofrecen la máxima resistencia, seguridad y durabilidad. Además, su montaje es muy sencillo: no requiere maquinaria pesada, basta con el uso de dos llaves finas o inglesas.
La gama, disponible desde Ø16 hasta Ø40, está pensada para adaptarse a múltiples aplicaciones y, junto con nuestras tuberías multicapa, conforma un Sistema Compresión certificado por AENOR de acuerdo con la norma UNE EN ISO-21003.
Todos los accesorios Isoltubex son fácilmente identificables gracias a nuestro logo grabado de forma indeleble en el cuerpo y en las tuercas exteriores, garantizando así trazabilidad y confianza en cada instalación.
Cómo montar accesorios Multicapa Compresión Isoltubex | Instrucciones paso a paso para Instaladores
Corte del tubo
Pasos de montaje
Corte del tubo
Corta el tubo de forma perpendicular a su longitud, asegurando un corte limpio y preciso con la herramienta adecuada.
Calibrado y escariado
Inserta el calibrador/escariador ref. AE en el tubo.
Gira hasta limar los bordes interior y exterior.
Este paso es indispensable para facilitar la inserción y proteger las juntas tóricas.
Lubricación
Aplica lubricante ref. L-400 en la parte del accesorio que se va a introducir en el tubo.
Preparación del accesorio
Coloca la tuerca del accesorio en el tubo.
Añade el anillo de retención en el tubo.
Inserción del accesorio
Introduce el accesorio en el tubo hasta su posición final.
Asegúrate de situar correctamente el anillo de retención.
Roscar y apriete
Enrosca la tuerca al cuerpo del accesorio.
Aprieta firmemente utilizando una llave fija o inglesa hasta garantizar una unión segura.
Ventajas del Sistema de Compresión Multicapa Isoltubex
Latón de alta calidad CW617N: fabricado con barra calibrada para figuras rectas (uniones, reducciones, etc.) y mediante forjado en caliente para codos, tes y otras piezas, asegurando una estructura compacta.
Instalación muy sencilla, sin necesidad de maquinaria compleja.
Estanqueidad total, que garantiza una larga vida útil.
Doble junta tórica que aporta mayor seguridad a la instalación.
Junta antielectrólisis de máxima eficacia.
Diseño estético y atractivo en su acabado exterior.
Versatilidad de uso: apto para instalaciones de agua fría, agua caliente sanitaria (A.C.S.) y sistemas de calefacción.
⚠️ Recomendaciones previas al montaje del sistema multicapa Compresión
Antes de iniciar la instalación, es fundamental:
Revisar los tubos y comprobar que no estén rotos, doblados, deteriorados o en condiciones que los hagan inapropiados para su uso.
Verificar los accesorios, asegurando que estén limpios y libres de anomalías que puedan afectar a su correcto funcionamiento.
🔴 Muy importante:
La utilización de tubos y/o accesorios dañados, en mal estado o con un mantenimiento inadecuado excluye automáticamente la garantía.
Sistema Isolpex
El sistema ISOLPEX de Isoltubex está formado por tuberías PE-RT Tipo II y PEX-a, diseñadas para ofrecer la máxima fiabilidad en instalaciones de agua fría y caliente sanitaria, así como en sistemas de calefacción por radiadores o suelo radiante.
Tuberías PE-RT Tipo II
Fabricadas con polietileno resistente a la temperatura según norma UNE-EN-ISO 22391, destacan por su gran resistencia a la corrosión, bajo coeficiente de rugosidad (0,0004 mm) que reduce pérdidas de carga, y una excelente durabilidad en instalaciones de agua caliente y fría en interiores.Tuberías PEX-a
Elaboradas con polietileno reticulado con peróxido (UNE-EN ISO 15875), presentan alta resistencia a presiones y temperaturas extremas (hasta 95 °C y 8 bar), excelente memoria térmica, gran flexibilidad y protección frente a agentes externos, lo que las convierte en una solución versátil y duradera.Accesorios I-PERT Press Fitting
Una completa gama de accesorios (Ø16 a Ø32) en latón CW617N según UNE-EN-1254, con casquillos de acero inoxidable AISI 304 y orificios de inspección que garantizan un montaje seguro. El prensado se realiza con tenazas tipo RFz o RFIz, logrando una unión irreversible, fiable y certificada.
El Sistema I-PERT está certificado por AENOR conforme a la norma UNE-EN ISO 22391, garantizando instalaciones seguras, resistentes y eficientes con la calidad que caracteriza a Isoltubex.
Medio ambiente: Las tuberías ISOLTUBEX fabricadas con PE-RT Tipo II (Polietileno resistente a la temperatura) son totalmente reciclables.
Sistema ISOLPEX – Tuberías PE-RT Tipo II y PEX-a con accesorios I-PERT | Instrucciones paso a paso para Instaladores
Corte del tubo
Pasos de montaje
Corte del tubo
Realiza un corte perpendicular y limpio con la herramienta adecuada.
Colocación del casquillo
Inserta el casquillo de acero inoxidable en el tubo.
Asegúrate de que los orificios de inspección queden situados en el extremo del tubo.
Inserción del accesorio
Introduce el accesorio hasta la base, de manera que el casquillo quede unido a la junta plástica anti-electrólisis.
Posicionamiento de la tenaza
Coloca la tenaza correspondiente al diámetro del tubo sobre el casquillo, lo más próximo posible a la junta.
Utiliza mordazas RFz o RFIz.
Prensado
Realiza el prensado con una prensa eléctrica o de batería que garantice una fuerza mínima de 32 kN/cm².
Emplea siempre herramientas homologadas y en perfecto estado.
Finalización
Retira la tenaza: la unión ya está efectuada.
Consulta siempre el manual del fabricante de la máquina y mordazas.
Ventajas del Sistema ISOLPEX Isoltubex
Accesorios de latón CW617N de alta calidad: fabricados con barra calibrada para figuras rectas (uniones, reducciones, etc.) y mediante forjado en caliente para codos, tes y otras piezas, asegurando una estructura compacta.
Instalación muy sencilla y rápida, sin necesidad de maquinaria compleja.
Estanqueidad total, garantizando una larga vida útil de la instalación.
Junta plástica de sujeción, que fija el casquillo inoxidable al cuerpo de latón.
Diseño estético y atractivo en su acabado exterior.
Aplicaciones versátiles: apto para instalaciones de agua fría, agua caliente sanitaria (A.C.S.), calefacción por suelo radiante y radiadores.
⚠️ Recomendaciones previas al montaje del sistema Isolpex
Antes de iniciar la instalación, es fundamental:
Revisar los tubos y comprobar que no estén rotos, doblados, deteriorados o en condiciones que los hagan inapropiados para su uso.
Verificar los accesorios, asegurando que estén limpios y libres de anomalías que puedan afectar a su correcto funcionamiento.
🔴 Muy importante:
La utilización de tubos y/o accesorios dañados, en mal estado o con un mantenimiento inadecuado excluye automáticamente la garantía.
⚠️ Atención:
Isoltubex no se hace responsable de posibles incidencias ocasionadas por el uso de mordazas inadecuadas o en mal estado.
Sistema Casquillo Corredizo
El Sistema Casquillo Corredizo Isoltubex está basado en tuberías PEX-a fabricadas según la norma ISO 15875, reconocidas por su gran flexibilidad, resistencia a la corrosión, excelente memoria térmica y ligereza. Estas propiedades las convierten en una solución ideal para instalaciones de fontanería y calefacción, soportando temperaturas de hasta 95 ºC y presiones de hasta 8 bar.
Nuestros accesorios de casquillo corredizo (Ø16 a Ø32), fabricados en latón CW617N de alta calidad conforme a la norma UNE-EN ISO 15875-3, están diseñados para ofrecer el máximo nivel de resistencia, seguridad y durabilidad en las instalaciones.
El sistema destaca por su fiabilidad y facilidad de montaje, ya que el casquillo corredizo puede instalarse en ambas direcciones, evitando errores de colocación. Además, la técnica de expansión del tubo permite aumentar la sección transversal, optimizando el caudal de agua en cada instalación.
La unión entre tubo y accesorio se realiza mediante máquina deslizante, garantizando un acoplamiento irreversible y estanco, identificado siempre con la marca Isoltubex indeleblemente grabada en cada pieza.
Sistema Casquillo Corredizo Isoltubex | Instrucciones paso a paso para Instaladores
Corte del tubo
Pasos de montaje
Cortar el tubo perpendicularmente a su longitud con una herramienta que garantice un corte limpio y preciso.
Deslizar el casquillo en el extremo del tubo.
Expandir el extremo del tubo con el abocardador Ref. ABOCARDADOR.
Introducir la punta del accesorio en el tubo hasta su último anillo.
Colocar el tubo y el accesorio entre las cunas de la prensa.
Presionar la palanca de la prensa hasta que el casquillo quede completamente unido al accesorio.
⚠️ Recomendaciones previas al montaje del Sistema de Casquillo Corredizo
Antes de iniciar la instalación, es fundamental:
Revisar los tubos y comprobar que no estén rotos, doblados, deteriorados o en condiciones que los hagan inapropiados para su uso.
Verificar los accesorios, asegurando que estén limpios y libres de anomalías que puedan afectar a su correcto funcionamiento.
🔴 Muy importante:
La utilización de tubos y/o accesorios dañados, en mal estado o con un mantenimiento inadecuado excluye automáticamente la garantía.
Sistema F&R de Expansión
El Sistema F&R de Expansión Isoltubex está formado por tuberías PEX-a y accesorios de latón o PPSU, diseñado para instalaciones de fontanería, calefacción y climatización con agua fría y caliente.
Este sistema aprovecha la gran elasticidad y memoria térmica de las tuberías PEX-a: tras la expansión del tubo, este recupera su forma original, ejerciendo presión sobre el accesorio y garantizando así una unión segura, estanca y duradera sin necesidad de elementos adicionales.
Los anillos plásticos de alta calidad, disponibles en colores rojo, azul y blanco, permiten identificar fácilmente las redes de tuberías y aportan precisión y rapidez en el montaje.
Los accesorios F&R están disponibles en latón CW617N conforme a la norma UNE-ISO-15875 y en PPSU, un material resistente a impactos y productos químicos, apto para agua potable. La gama cubre diámetros de Ø16 a Ø32, ofreciendo una solución versátil, fiable y segura.
Sistema F&R de Expansión Isoltubex | Instrucciones paso a paso para Instaladores
Montar accesorios F&R de latón
Corte del tubo
Pasos de montaje
Cortar el tubo perpendicularmente con la herramienta adecuada, dejando el extremo limpio y libre de rebabas.
Insertar el anillo plástico en el tubo hasta que encaje en los topes interiores.
Abrir por completo las palancas del expansor e introducir el cabezal lo máximo posible en la tubería.
Presionar lentamente las palancas hasta juntarlas y esperar 3 segundos.
Abrir las palancas, retirar la herramienta unos milímetros, girarla un máximo de 45º y volver a introducir el cabezal en el tubo.
Repetir el proceso hasta que el cabezal expansor esté completamente dentro de la tubería.
Retirar la herramienta e introducir sin demora el accesorio en el tubo.
Mantener la presión unos segundos hasta que la tubería se contraiga y sujete firmemente el accesorio.
Importante tener en cuenta en el Sistema F&R
NÚMERO DE EXPANSIONES RECOMENDADAS
| Dimensiones | 16×1,8 | 20×1,9 | 25×2,3 | 32×2,9 |
|---|---|---|---|---|
| Nº Expansiones | 4 | 5 | 7 | 13 |
PRUEBA DE PRESIÓN
Conforme a la normativa vigente se debe realizar una prueba de estanqueidad de las instalaciones antes de
empotrar y puesta en marcha. Para realizar esta prueba es necesario esperar a que la tubería se contraiga y sujete
adecuadamente el accesorio ya que la unión por expansión se basa en la memoria plástica de la tubería.
TIEMPOS MÍNIMOS DE ESPERA
| Temperatura | +10 ºC | +6 ºC a +10 ºC | +1 ºC a +5 ºC | −4 ºC a 0 ºC | −9 ºC a −5 ºC | −15 ºC a −10 ºC |
|---|---|---|---|---|---|---|
| Tiempo de espera | 30 min | 45 min | 2 horas | 3 horas | 4 horas | 12 horas |
CAMPOS DE APLICACIÓN
Estos accesorios son aptos para utilizarse con tuberías PEX-a en las siguientes aplicaciones definidas en la norma UNE-EN-ISO 15875.
| Clase de aplicación | Temperatura de Diseño (TD) ºC | Tiempo a TD (años) | Temperatura máxima (Tmax) ºC | Tiempo a Tmax (años) | Temperatura de mal funcionamiento (Tmal) ºC | Tiempo a Tmal (años) | Campo de utilización típico |
|---|---|---|---|---|---|---|---|
| 1 | 60 | 49 | 80 | 1 | 95 | 100 | Suministro de agua caliente (60 ºC) |
| 2 | 70 | 49 | 80 | 1 | 95 | 100 | Suministro de agua caliente (70 ºC) |
| 4 | 20 más acumulado 40 más acumulado 60 | 2,5 más acumulado 20 más acumulado 25 | 70 | 2,5 | 100 | 100 | Calefacción por suelo radiante y radiadores a baja temperatura |
| 5 | 20 más acumulado 60 más acumulado 80 | 14 más acumulado 25 más acumulado 10 | 90 | 1 | 100 | 100 | Radiadores a alta temperatura |
PRESIÓN DE DISEÑO
Serie 4 Ø16×1,8: 1/8 bar; 2/8 bar; 4/10 bar; 5/8 bar
Serie 5 Ø20×1,9 Ø25×2,3, Ø32×2,9: 1/6 bar; 2/6 bar; 4/8 bar; 5/6 bar
Ventajas del Sistema F&R de Expansión Isoltubex
Máxima rentabilidad: instalación rápida y sencilla que reduce costes de mano de obra.
Mayor caudal y menor pérdida de carga: diámetro interior superior que aporta hasta un 20% más de caudal con mínimas pérdidas de presión.
Estanqueidad total sin juntas tóricas, garantizando una unión segura y duradera.
Compresión uniforme en toda la superficie del accesorio.
Sin necesidad de calibrar ni escariar la tubería antes del montaje.
Seguridad ante cambios dimensionales: soporta variaciones por tolerancias de fabricación o diferencias de temperatura.
Resistencia a la corrosión y ausencia de incrustaciones, lo que asegura la durabilidad del sistema.
Ventajas de los Accesorios PPSU frente a los de Latón
Menor peso, lo que los hace más ligeros y fáciles de manejar.
Mejor aislamiento térmico y acústico, reduciendo transmisión de calor y ruidos.
Alta resistencia química, soportan mejor el contacto con productos agresivos.
Inoxidables y anticorrosivos, totalmente resistentes al agua.
Baja rugosidad interna, que disminuye las pérdidas de carga en la instalación.
Salubridad garantizada, al no aportar óxidos metálicos al agua.
Gran resistencia mecánica: soportan impactos, altas presiones y se deforman antes de romperse.
⚠️ Recomendaciones previas al montaje del Sistema F&R de Expansión
Antes de iniciar la instalación, es fundamental:
Revisar los tubos y comprobar que no estén rotos, doblados, deteriorados o en condiciones que los hagan inapropiados para su uso.
Verificar los accesorios, asegurando que estén limpios y libres de anomalías que puedan afectar a su correcto funcionamiento.
🔴 Muy importante:
La utilización de tubos y/o accesorios dañados, en mal estado o con un mantenimiento inadecuado excluye automáticamente la garantía.
Accesorios Compresión
Los accesorios de compresión Isoltubex para tuberías de cobre e inoxidable han sido diseñados en diámetros desde Ø12 hasta Ø28, ofreciendo el máximo nivel de resistencia, seguridad y comodidad en instalaciones hidráulicas y de calefacción.
Este sistema destaca por su facilidad de montaje, ya que no requiere maquinaria pesada ni el uso de PTFE (teflón), lo que supone un ahorro económico y mayor rapidez de instalación.
Fabricados en latón reforzado, los accesorios cumplen con las normativas EN 1254-2 y EN 1254-4, siendo totalmente compatibles con tuberías de cobre según UNE-EN 1057.
Accesorios de Compresión Isoltubex | Instrucciones paso a paso para Instaladores
Pasos de montaje
- Seleccionar la medida correcta de la tubería y del racor a utilizar.
- Desmontar la tuerca del cuerpo del racor.
- Introducir primero la tuerca en el tubo.
- Colocar a continuación el anillo de retención en el tubo.
- Roscar la tuerca al cuerpo del accesorio hasta completar la unión.
⚠️ Recomendaciones previas al montaje del Accesorios de Compresión
Antes de iniciar la instalación, es fundamental:
Revisar los tubos y comprobar que no estén rotos, doblados, deteriorados o en condiciones que los hagan inapropiados para su uso.
Verificar los accesorios, asegurando que estén limpios y libres de anomalías que puedan afectar a su correcto funcionamiento.
🔴 Muy importante:
La utilización de tubos y/o accesorios dañados, en mal estado o con un mantenimiento inadecuado excluye automáticamente la garantía.
Isoltubex no se hace responsable de los problemas que puedan surgir por la utilización de herramientas inadecuadas o en mal estado.
Sistema ISOLFASER-CT
El Sistema ISOLFASER-CT de Isoltubex está compuesto por tuberías de polipropileno RCT (PP-R FASER CT) de última generación y accesorios PP-R, diseñados para ofrecer máxima resistencia, durabilidad y eficiencia en instalaciones exigentes.
Gracias a la modificación de su estructura molecular, el PP-R FASER CT pasa de una forma cristalina monoclínica a hexagonal, lo que mejora significativamente su comportamiento frente a presión y temperatura, según la norma ISO 1043-1 (PPR-CT).
Entre sus principales ventajas destacan:
Ausencia de corrosión e incrustaciones, incluso con aguas duras o sustancias químicas (pH 1–14).
Ahorro energético gracias a su baja dispersión térmica.
Resistencia al hielo: el tubo asume la dilatación del agua congelada sin dañarse.
Idóneo en zonas sísmicas, por la flexibilidad del material.
Resistencia a la electrólisis, evitando perforaciones.
Menores pérdidas de carga y menor ruido por su superficie lisa y su capacidad fonoabsorbente.
Durabilidad superior a 50 años en función de presión y temperatura.
Alta resistencia a la abrasión y posibilidad de trabajar con altas velocidades de paso.
Instalación rápida y segura mediante termofusión, con tiempos de montaje reducidos.
Ahorro en la instalación gracias a la reducción de diámetros sin pérdida de caudal.
Protección UV, disponible en tubería negra para instalaciones exteriores.
Mayor resistencia térmica: hasta un 60% más respecto al PP-R estándar.
Con su estructura multicapa reforzada con fibras longitudinales y transversales, el sistema ISOLFASER-CT Isoltubex garantiza solidez, fiabilidad y eficiencia energética, siendo la elección ideal para proyectos de larga vida útil y alto rendimiento.
Las razones que impulsaron a los fabricantes a crear los tubos tipo FASER fue la de buscar un tubo que disminuyera sensiblemente las dilataciones y simultáneamente simplificar el proceso de soldadura disminuyendo de esta manera los tiempos de puesta en obra con el consiguiente ahorro en costes.
Sistema ISOLFASER-CT Isoltubex | Instrucciones paso a paso para Instaladores
Pasos de montaje
Cortar el tubo perpendicularmente a su longitud con la herramienta adecuada, asegurando un corte limpio y preciso.
Seleccionar la matriz correcta según el diámetro del tubo, colocarla en el polifusor y conectarlo a la red.
Dejar calentar el polifusor hasta alcanzar la temperatura de trabajo.
Colocar en la matriz el accesorio y el tubo, calentando ambos extremos de forma simultánea.
Calentar durante el tiempo indicado en la tabla de trabajo, evitando un sobrecalentamiento.
Tras el calentamiento, insertar rápidamente el accesorio en la tubería, presionando ligeramente.
Mantener la unión en posición y esperar el tiempo de enfriamiento recomendado en la tabla de trabajo antes de manipular la instalación.
Importante tener en cuenta en el Sistema ISOLFASER-CT
CONSEJOS DE UTILIZACIÓN
Sigue siempre las instrucciones de montaje, advertencias y recomendaciones.
No utilices materiales defectuosos ni dañados: anula la garantía.
Respeta las condiciones técnicas de temperatura y presión del material.
Los tubos y accesorios deben ser exclusivamente marca Isoltubex.
Evita golpes, cargas excesivas o instalación con tubos dañados, especialmente a temperaturas iguales o inferiores a 0 ºC.
Antes de tapar regatas, comprueba la instalación con agua a presión.
RECOMENDACIONES
Corta el tubo perpendicularmente con tijera adecuada y limpia bien antes de la polifusión.
Asegúrate de que el polifusor alcance la temperatura correcta.
Inserta simultáneamente tubo y accesorio en la matriz correspondiente con ligera presión.
Mantén el soldador siempre perpendicular para evitar fusiones parciales.
Tras la polifusión, no gires tubos o accesorios más de 20°.
No utilices tapones cónicos de fundición ni roscas cilíndricas no calibradas. Para uniones roscadas emplea PTFE (o cáñamo con mucho cuidado y en mínima cantidad).
Usa niveles para mantener los puntos de agua alineados y a la distancia exacta.
En soldaduras de Ø > 32 mm, evita corrientes de aire. En climas muy fríos, emplea manguitos eléctricos.
⚠️ Recomendaciones previas al montaje del Sistema ISOLFASER-CT
Antes de iniciar la instalación, es fundamental:
Revisar los tubos y comprobar que no estén rotos, doblados, deteriorados o en condiciones que los hagan inapropiados para su uso.
Verificar los accesorios, asegurando que estén limpios y libres de anomalías que puedan afectar a su correcto funcionamiento.
🔴 Muy importante:
La utilización de tubos y/o accesorios dañados, en mal estado o con un mantenimiento inadecuado excluye automáticamente la garantía.
Isoltubex no se hace responsable de los problemas que puedan surgir por la utilización de matrices inadecuadas o en mal estado.
Preguntas y respuestas
¿Qué es Isoltubex?
Isoltubex es una empresa española especializada en sistemas de climatización invisible, fontanería y calefacción, con más de 19.500 m² de instalaciones productivas, una amplia gama de tuberías y accesorios, y certificaciones de calidad que garantizan soluciones eficientes y seguras.
¿Isoltubex forma parte de algún grupo internacional?
Sí, desde 2024 Isoltubex pertenece al Grupo Ostendorf, lo que refuerza nuestra capacidad de innovación, respaldo internacional y proyección global.
¿Qué diferencia hay entre un tubo multicapa y un tubo plástico tradicional?
El tubo multicapa combina lo mejor del metal (resistencia, baja dilatación, estanqueidad) con lo mejor del plástico (flexibilidad, ligereza, resistencia a la corrosión), eliminando las limitaciones de ambos materiales.
¿Qué ventajas ofrecen los accesorios PPSU frente a los de latón?
Los accesorios PPSU son más ligeros, no se oxidan, resisten mejor los productos químicos, absorben mejor el ruido y la temperatura, y mantienen una baja rugosidad interna que reduce pérdidas de carga.
¿Los sistemas de Isoltubex están certificados?
Sí, nuestros sistemas cuentan con certificaciones como AENOR y cumplen con normas internacionales (UNE-EN-ISO 21003, ISO 15875, UNE 53008, etc.), garantizando máxima seguridad y fiabilidad.
¿Qué herramientas necesito para instalar un sistema multicapa?
Dependiendo del accesorio, necesitarás tenazas de prensado homologadas, calibradores/escariadores y, en el caso de compresión, únicamente llaves fijas o inglesas. Para sistemas F&R de expansión se requiere expansor y anillos plásticos.
¿Qué ocurre si utilizo mordazas inadecuadas o en mal estado?
Puede afectar la estanqueidad de la unión y anular la garantía. Isoltubex no se responsabiliza de incidencias por uso de herramientas inadecuadas.
¿Los tubos y accesorios de Isoltubex son compatibles con otras marcas?
Para garantizar la seguridad, la estanqueidad y la validez de la garantía, deben utilizarse exclusivamente tuberías y accesorios Isoltubex en cada sistema.
¿El suelo radiante Isoltubex solo funciona en invierno?
No, el sistema funciona también en verano como suelo refrescante, proporcionando confort durante todo el año: calor uniforme en invierno y frescor agradable en verano.
¿El suelo radiante es saludable para personas alérgicas?
Sí, ya que evita corrientes de aire y mantiene el polvo fuera de suspensión, creando un ambiente más limpio y saludable.
¿Qué debo comprobar antes de la instalación para mantener la garantía?
Que los tubos y accesorios estén en perfecto estado, sin defectos ni suciedad, y que se utilicen siempre las herramientas y procedimientos de montaje recomendados por Isoltubex.
¿Qué vida útil tienen los sistemas Isoltubex?
Nuestros sistemas están diseñados para ofrecer una durabilidad superior a 50 años, siempre que se respeten las condiciones de uso y montaje.
Eventos presenciales
Presentación material
Inscríbete en el formulario y aprenderás de primera mano sobre los principales productos y novedades de Ariston, así como consejos de montaje y los mejores accesorios con los que completar tu instalación.
Formación presencial
Además, no olvides estar pendiente del calendario, porque lanzaremos distintas formaciones presenciales y online con las principales novedades del sector. Aprovecha, y disfrutarás en exclusiva de promociones especiales por tu asistencia.
